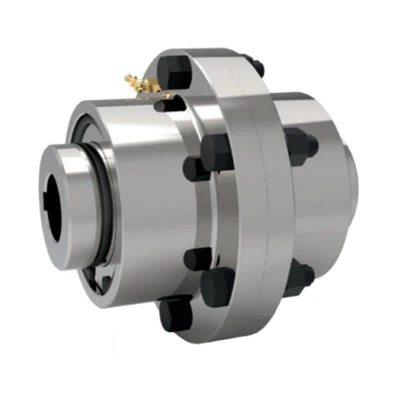

Gandingan Drum



Gandingan dram adalah jenis gandingan fleksibel baru, terutamanya digunakan untuk sambungan antara aci keluaran pengurang dan dram tali dawai mekanisme mengangkat dalam peralatan mengangkat. Ia juga sesuai untuk peralatan mekanikal lain yang serupa yang menghantar tork dan menanggung beban jejarian, tetapi tidak boleh digunakan untuk penghantaran yang perlu menanggung beban paksi. Ia mempunyai struktur padat dan berfungsi dengan stabil dan boleh dipercayai.









taip	WZL 01	WZL 02	WZL 03	WZL 04	WZL 05	WZL 06	WZL 07	WZL 08	WZL 09
Tork nominal(KN.M)	6.3	9.0	12.5	16	20	25	40	63	80
Spline INTZ⨉m⨉30p⨉6H	15Z⨉3m	18Z⨉3m	22Z⨉3m	27Z⨉3m	18Z⨉5m	22Z⨉5m	26Z⨉5m	30Z⨉5m	34Z⨉5m
K	250	280	300	320	340	360	400	450	500
B1	80	84	92	97	127	137	157	167	182
D1	300	320	340	360	380	400	450	500	550
D2	190	200	220	240	260	280	340	380	420
D5	260	280	300	320	340	360	400	450	500
H	12	15	15	15	15	15	15	20	20
L1	30	30	35	40	50	55	70	75	85
n-D6	8-14	8-18	8-18	8-18	8-18	8-18	12-22	12-22	12-22
Bolt	M12	M16	M16	M16	M16	M16	M20	M20	M20
taip	WZL 10	WZL 11	WZL 12	WZL 13	WZL 14	WZL 15	WZL 16	WZL 17	WZL 18
Tork nominal(KN.M)	125	200	315	400	500	630	800	1120	1490
Spline INTZ⨉m⨉30p⨉6H	38Z⨉5m	26Z⨉8m	30Z⨉8m	34Z⨉8m	38Z⨉8m	44Z⨉8m	50Z⨉8m	44⨉ 10m	56⨉ 10m
K	530	580	600	640	700	760	860	1020	1100
B1	192	207	222	237	262	287	352	410	430
D1	580	650	680	710	780	850	950	1120	1200
D2	450	530	560	600	670	730	840	975	1055
D5	530	600	630	660	730	800	900	1055	1135
H	20	25	25	35	35	35	45	50	60
L1	95	105	120	135	150	170	220	260	270
n-D6	12-22	12-22	24-22	24-26	24-26	24-26	24-26	24-29	24-29
Bolt	M20	M20	M20	M24	M24	M24	M24	M27	M27

Kami juga boleh menyediakan pelbagai produk bukan standard.





1. Operasi yang stabil dan boleh dipercayai, mampu menahan beban jejarian yang besar dan menghantar tork yang besar, dengan kapasiti beban lampau yang besar.

2. Struktur padat dan kukuh, reka bentuk bersiri, boleh memudahkan keseluruhan struktur dan mengurangkan berat peralatan.

3. Prestasi kedudukan yang baik, pemasangan dan pelarasan yang mudah, penyelenggaraan yang mudah.

4. Petunjuk haus kedudukan boleh ditetapkan, selamat dan boleh dipercayai.

5. Boleh dilengkapi dengan pengurang sambungan aci biasa untuk mengurangkan kos peralatan.
